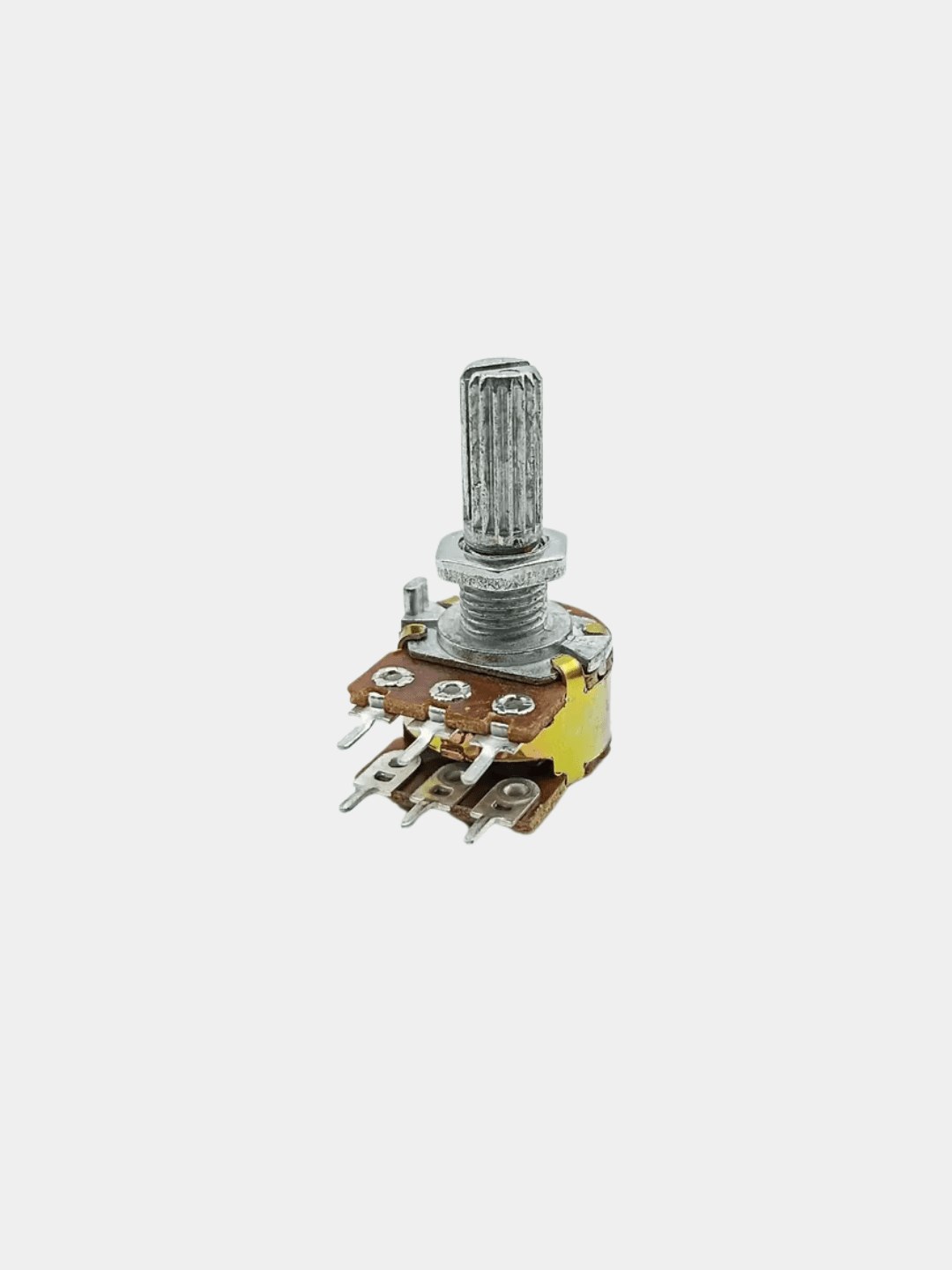

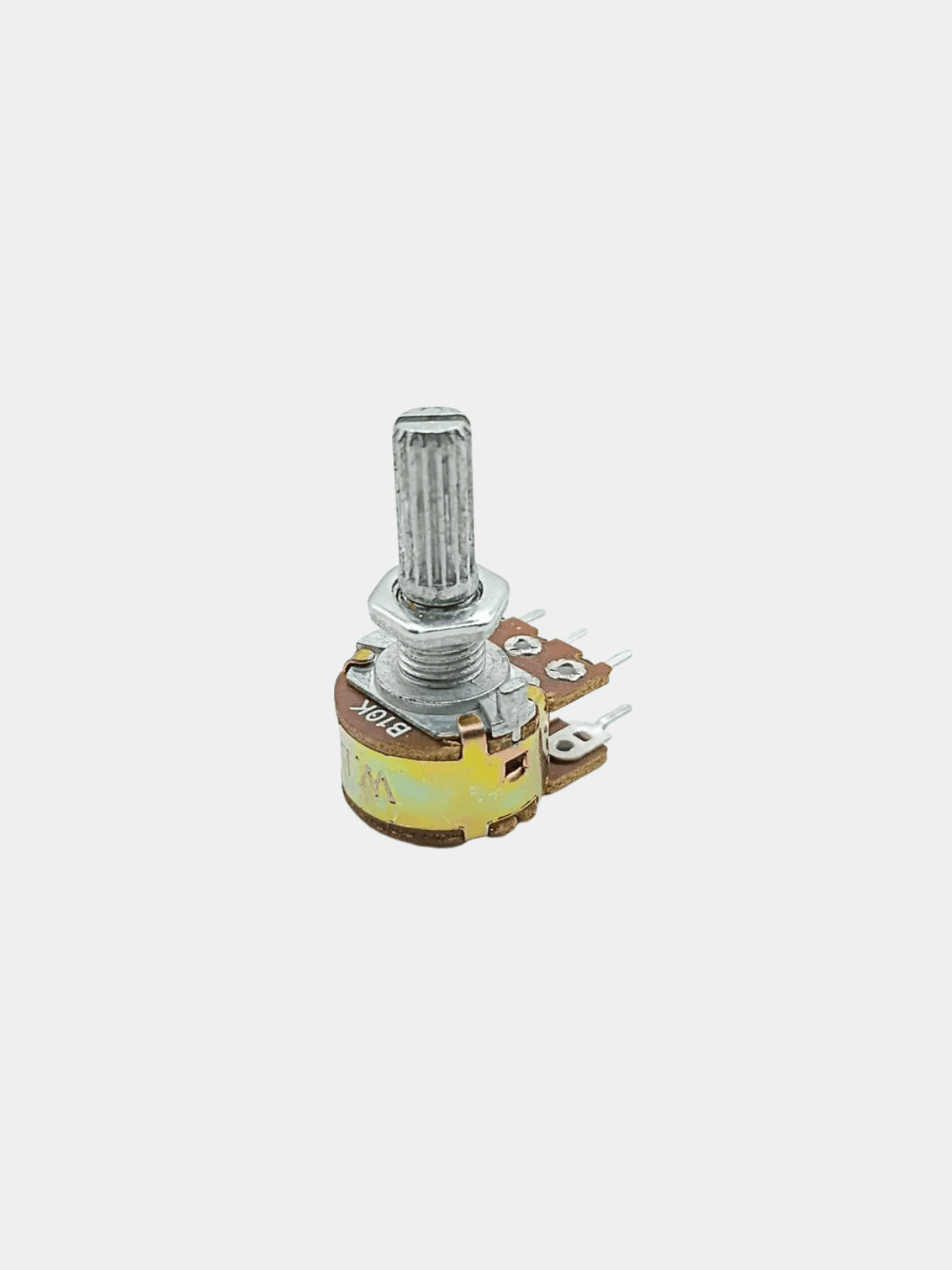

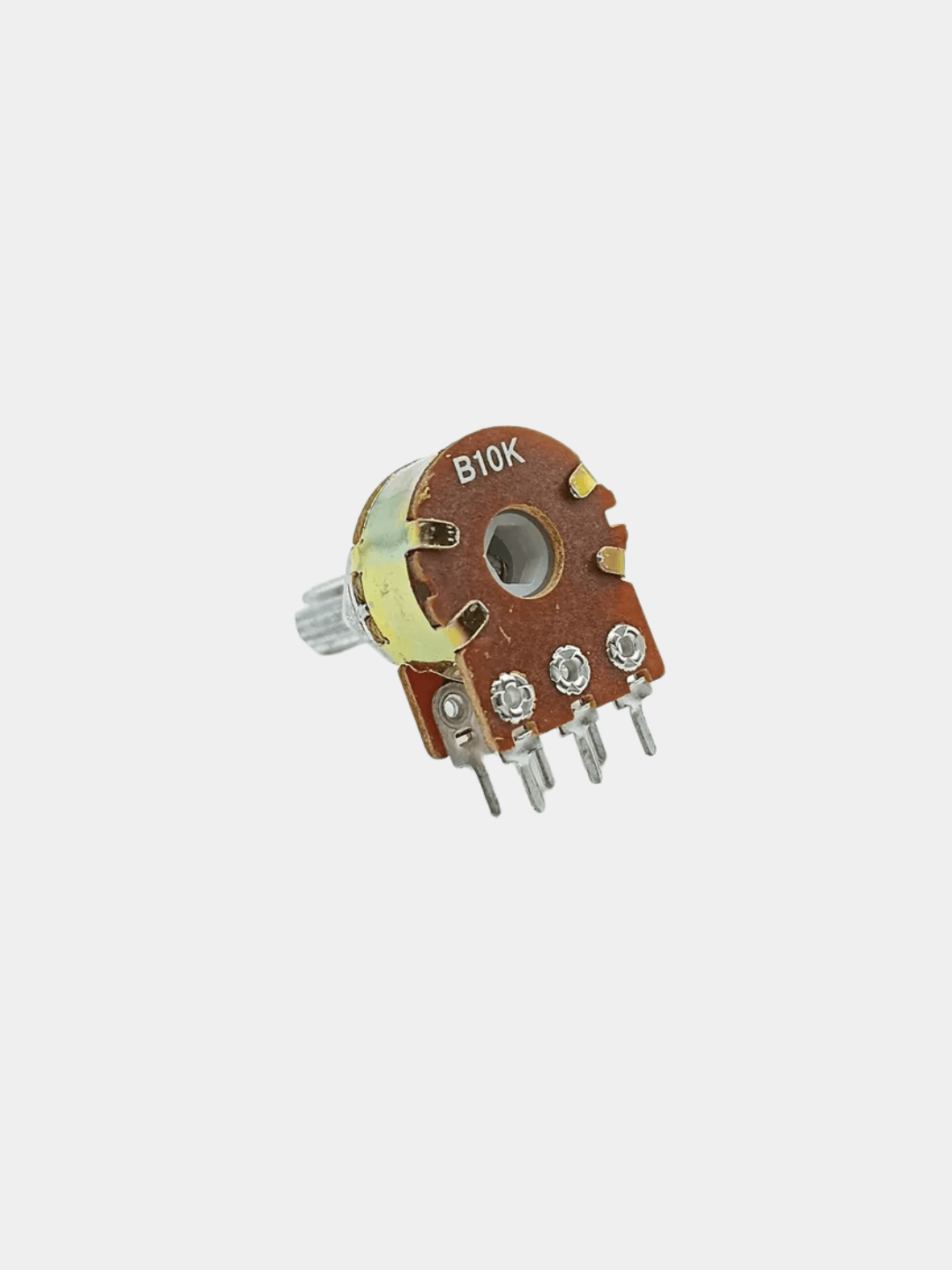

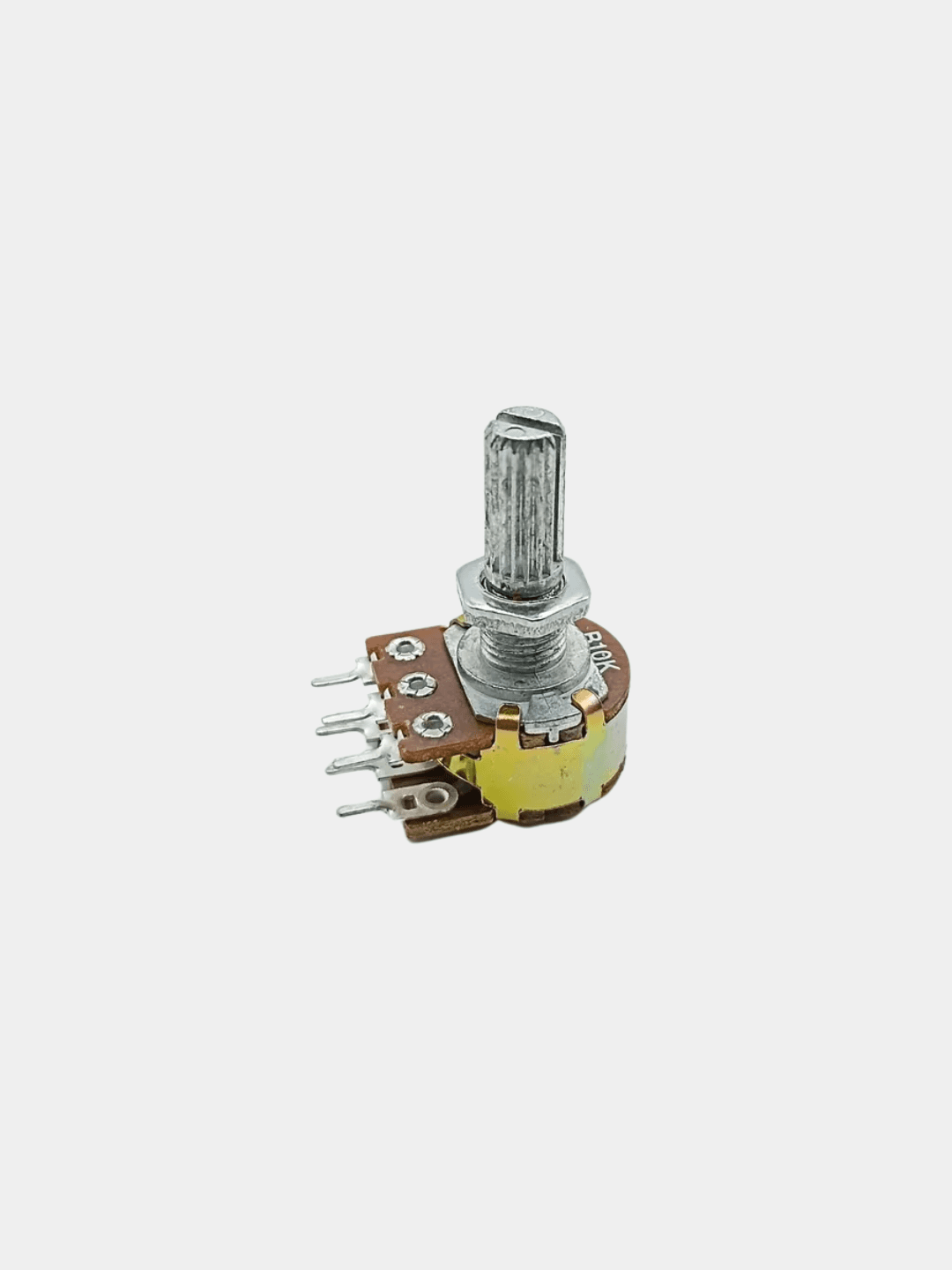

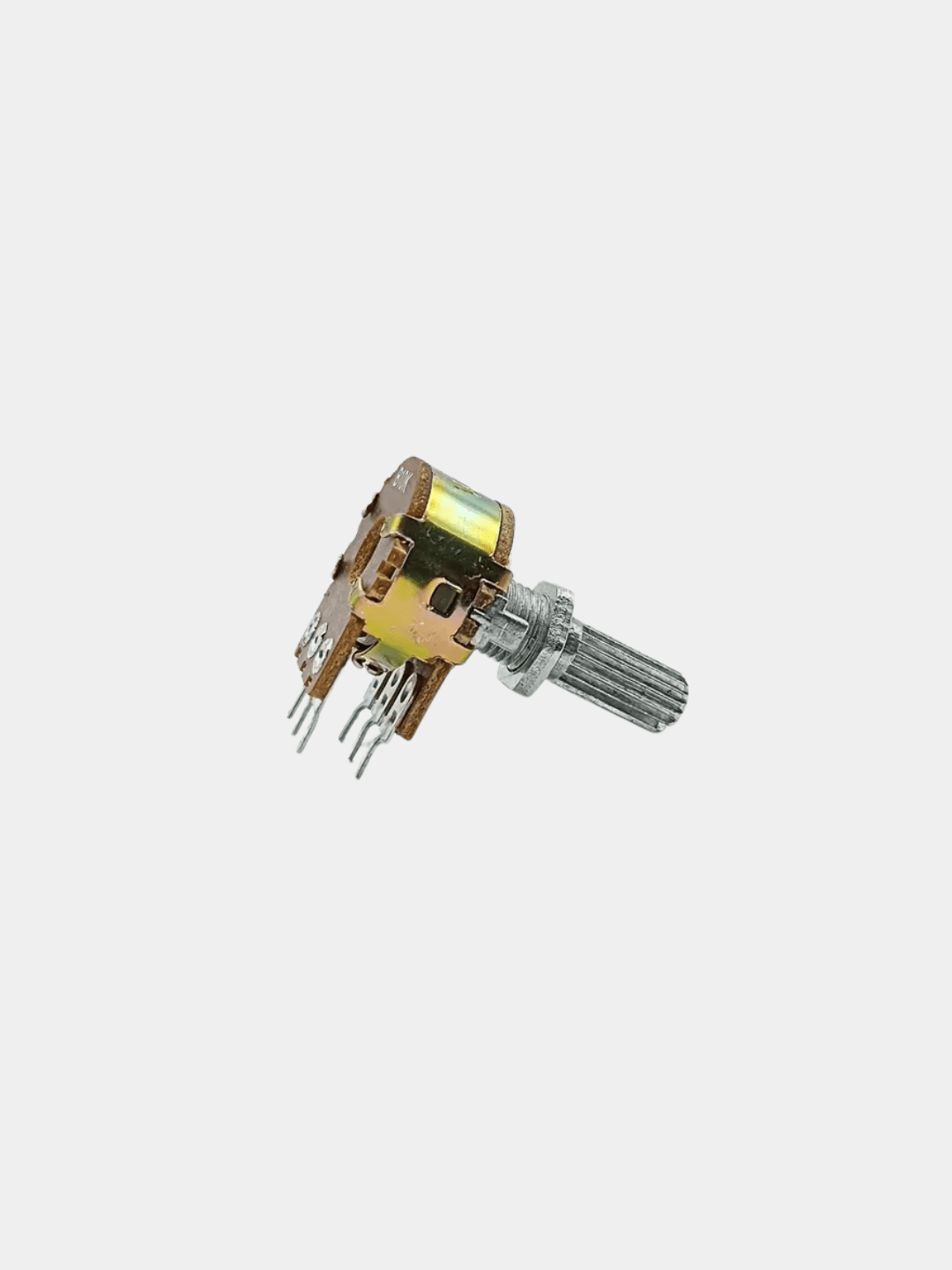

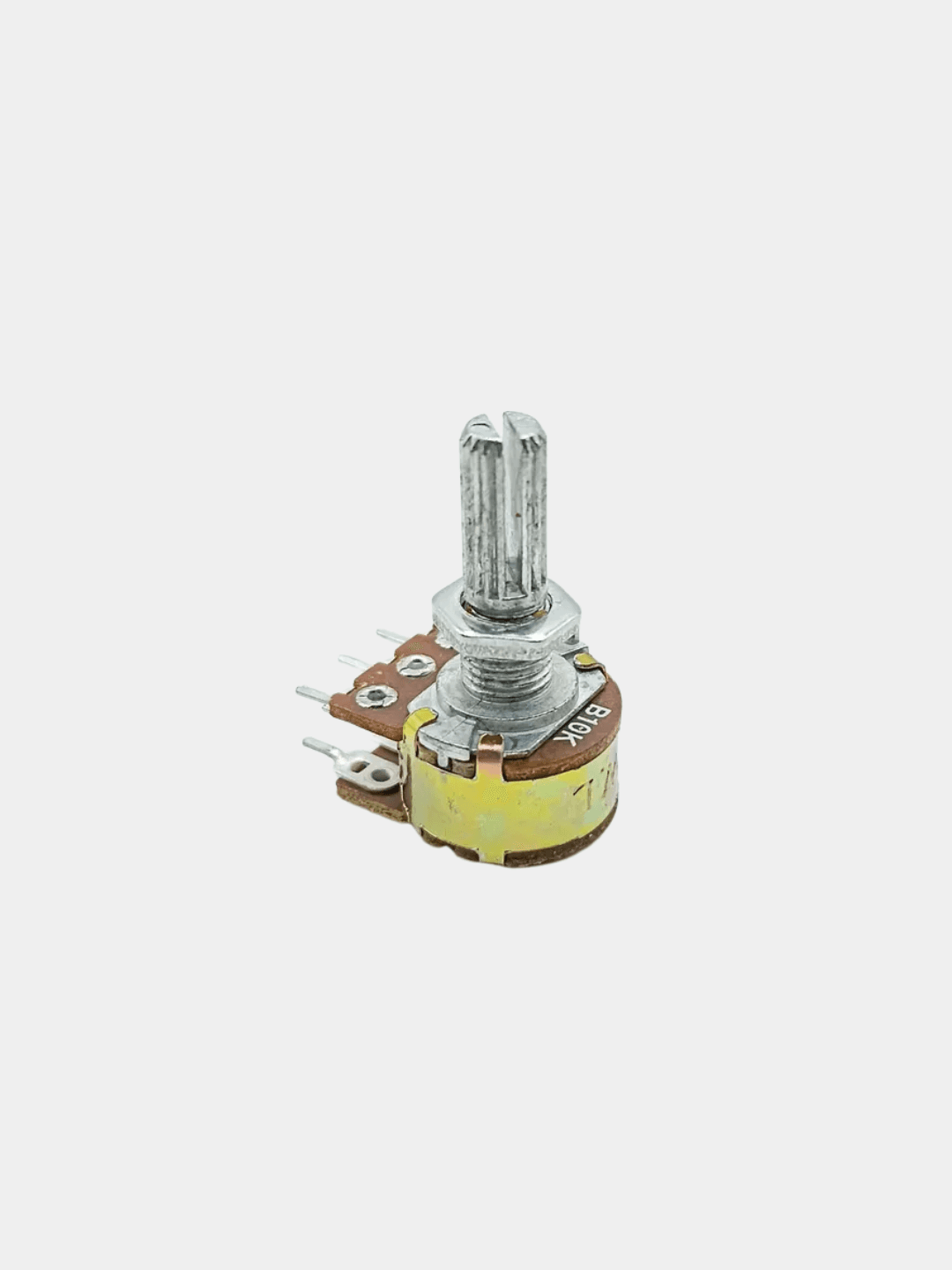

Потенциометр WH148-2 B10K 10 кОм, стерео, вал 20 мм

Артикул: 02169SKU: AA-009002169

Сдвоенный (стерео) потенциометр WH148-2 B10K, линейная характеристика (B), номинал 10 кОм. Вал 20 мм, монтаж в панель + пайка. Надёжный универсальный элемент для регулировки громкости и других аналоговых регулировок.

Ключевые характеристики

  • Модель WH148-2 B10K.
  • Типсдвоенный (стерео) потенциометр, линейный (B), выводы 3+3 pin.
  • Номинальное сопротивление 10 кОм.
  • Допуск сопротивления ±20%.
  • Номинальная мощность 0,25 Вт.
  • Максимальное рабочее напряжениедо 200 В.
  • Напряжение шумов< 47 mV.
ОписаниеХарактеристикиСовместимостьФайлы и инструкции
Потенциометр WH148-2 B10K — это сдвоенный стерео (6-pin, 3+3) переменный резистор с линейной (B) характеристикой, предназначенный для точной и стабильной регулировки сопротивления в звуковой аппаратуре, усилителях, колонках, блоках питания и других электронных устройствах. Номинальное сопротивление каждого канала — 10 кОм, допуск ±20%. Номинальная рассеиваемая мощность — 0,25 Вт; максимально допустимое рабочее напряжение — до 200 В. Уровень помех (напряжение шумов) составляет менее 47 мВ, ресурс механического вращения — до 15 000 циклов.
Вал длиной 20 мм и диаметром 6 мм совместим с металлическими рукоятками — в комплекте металлическая ручка с выемкой под колпачок. Угол поворота — 300° ±5°, что обеспечивает тонкую регулировку. Тип монтажа — комбинированный: панельный + пайка (3+3 pin) для надёжной фиксации и удобства монтажа в корпус или на плату.
Рекомендуется применять потенциометр в аудиосхемах для регулировки громкости, баланса, тембра; в цепях регулирования яркости светодиодов (при соблюдении допустимых мощностных параметров), в регулируемых блоках питания и других аналоговых регулировках. При монтаже соблюдайте электрические параметры (мощность, напряжение) и используйте надёжную пайку. Внимание: не превышайте номинальные параметры, во избежание выхода из строя элемента. Перед покупкой сверяйте требуемые параметры с описанием товара.
