LCD-MK 6S-55C универсальный PFC (Power Factor Correction) boost модуль для телевизоров
Артикул:
01535SKU: AA-009001535Универсальный boost-модуль LCD-MK 6S-55C предназначен для повышения и стабилизации напряжения до 400V в PFC-блоках питания LCD и LED телевизоров.

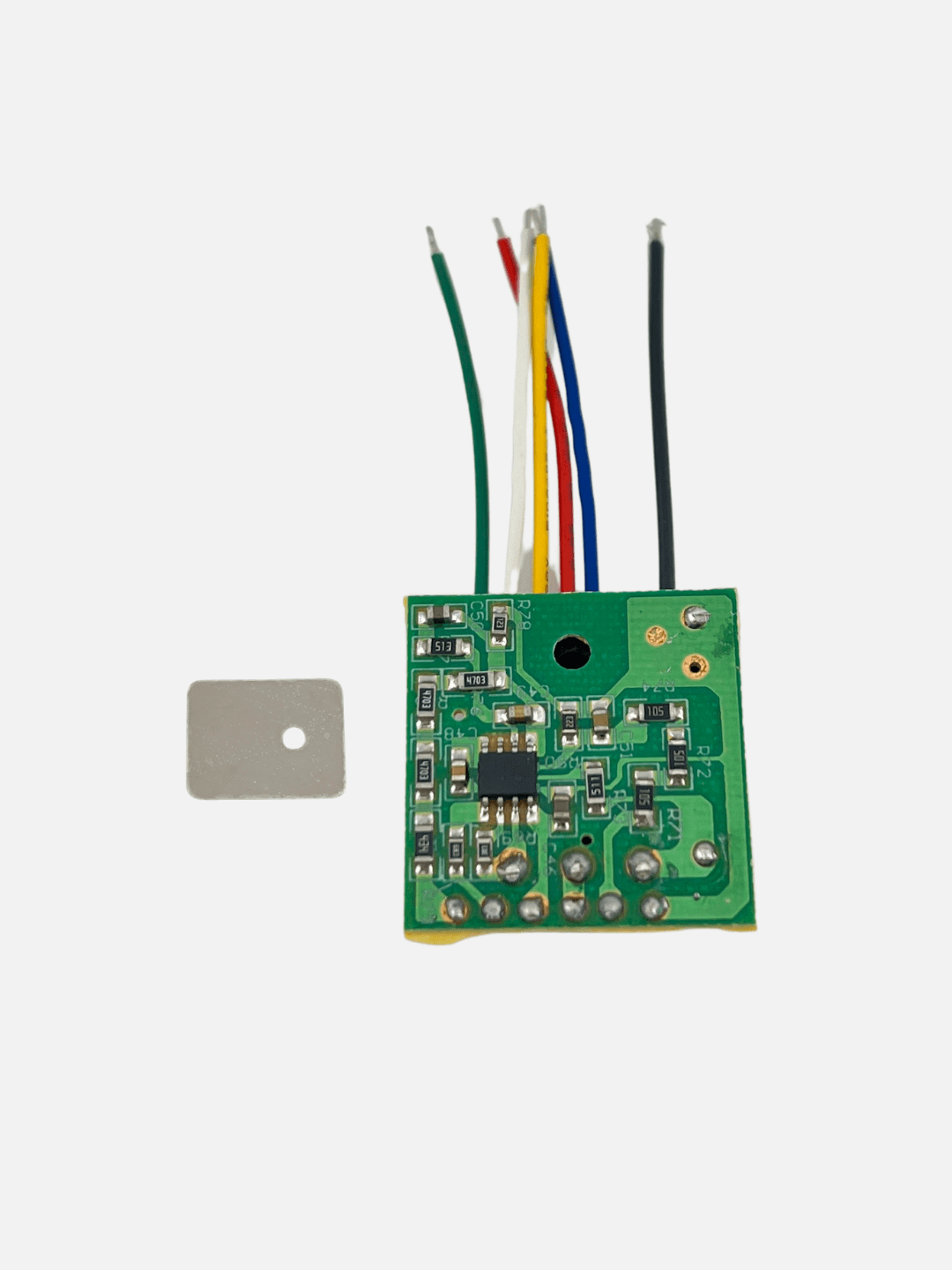

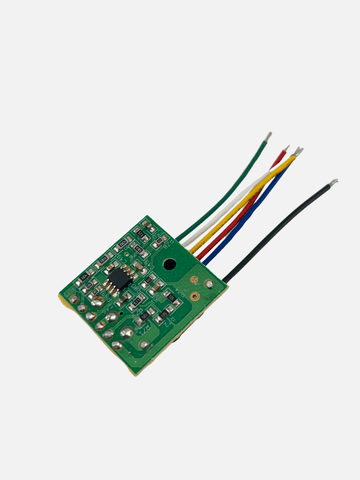

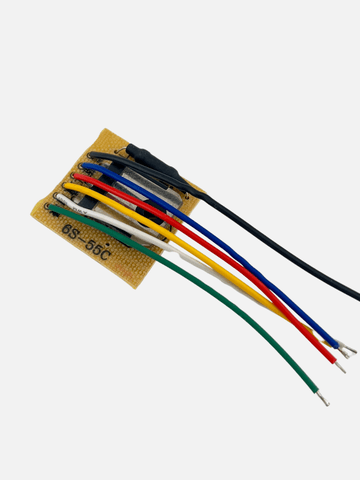

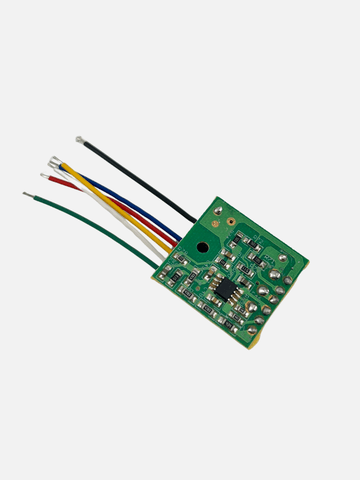

Модуль LCD-MK 6S-55C служит для корректировки напряжения в PFC-секции телевизора, если основное питание выходит из строя или напряжение на фильтрующем конденсаторе падает до ~300V. Он повышает напряжение до 400V, обеспечивая стабильную работу устройства. Совместимость: PFC блоки питания телевизоров от 26 до 55 дюймов Конструкция: Небольшая зелёная плата с PWM-контроллером и электронными компонентами (резисторы, конденсаторы и др.) Комплектация: Плата + теплоизоляционная прокладка для крепления к радиатору Подключение (6 проводов): Жёлтый (Yellow): Выход PFC дросселя/трансформатора Чёрный (Black): Общий минус (GND) Красный (Red): Питание модуля (VCC, ~12–15V) Синий (Blue): Сигнал управления PFC Белый (White): Обратная связь (Feedback) Зелёный (Green): Плюс большого фильтрующего конденсатора (+300V) Характеристики товара: Тип: Boost PFC модуль Напряжение питания: 12–15V VCC Выходное напряжение: до 400V Совместимость: 26–55" LCD/LED телевизоры с PFC Конструкция: Плата с PWM контроллером и компонентами Комплектация: Плата + термоизоляционная прокладка Цвет проводов: Yellow, Black, Red, Blue, White, Green
