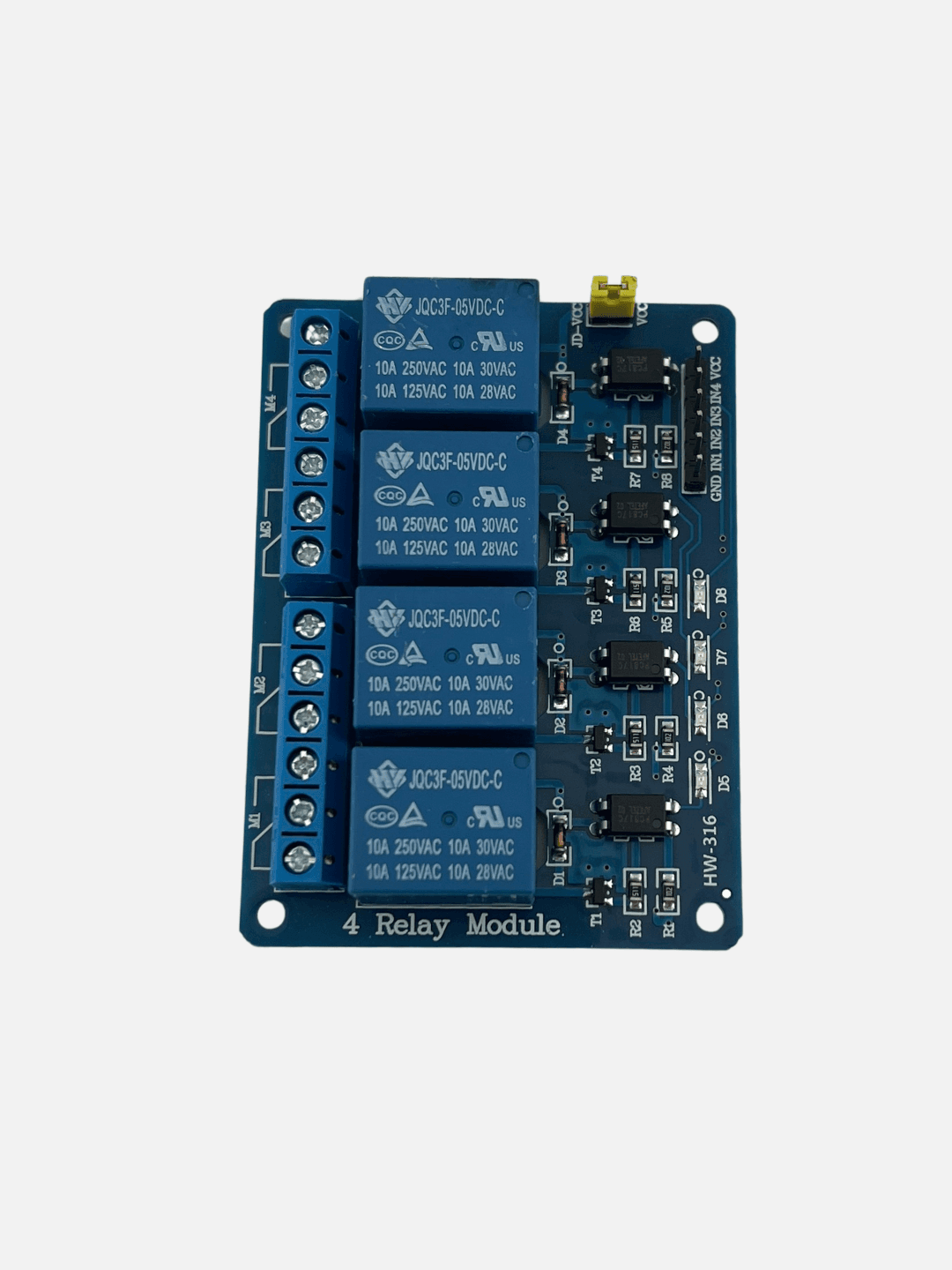

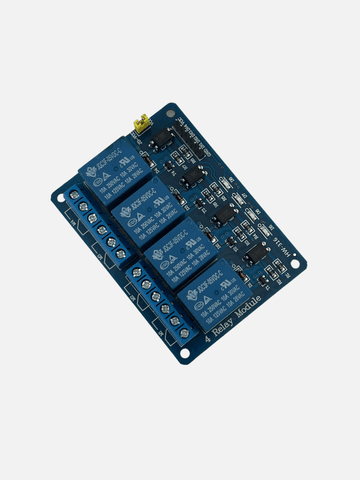

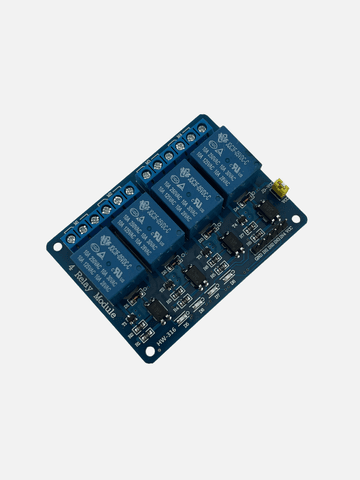

4-канальный 5V реле-модуль для Arduino, Raspberry Pi и микроконтроллеров

Артикул: 01527SKU: AA-009001527

Модуль с 4 реле на 5V DC для управления высоковольтными устройствами (220V лампы, моторы и др.) через микроконтроллеры.

ОписаниеХарактеристикиСовместимостьФайлы и инструкции
Реле-модуль предназначен для безопасного управления несколькими устройствами с низковольтного сигнала.
Рабочее напряжение: 5V DC
Максимальная нагрузка:
AC 250V / 10A
DC 30V / 10A
Тип управления: Active Low (срабатывает при подаче 0V на входной пин)
Защита: Оптопара (оптоизоляция) для защиты микроконтроллера от высоковольтного тока
Пины управления: IN1, IN2, IN3, IN4 – для индивидуального включения каждого реле
Питание:
VCC – питание модуля 5V
GND – общий минус
JD-VCC и VCC джампер – выбор питания реле от Arduino или внешнего источника для безопасности
Выходные клеммы (для каждого реле):
COM – общий контакт
NO – нормально разомкнутый (замыкается при срабатывании реле)
NC – нормально замкнутый (размыкается при срабатывании реле)
Применение:
Идеально подходит для проектов умного дома, автоматизации освещения, управления моторами, насосами и другими устройствами через Arduino, Raspberry Pi или другие микроконтроллеры.
