Кнопка-переключатель с подсветкой KCD4-201N-B (4 контакта, 30A)
Артикул:

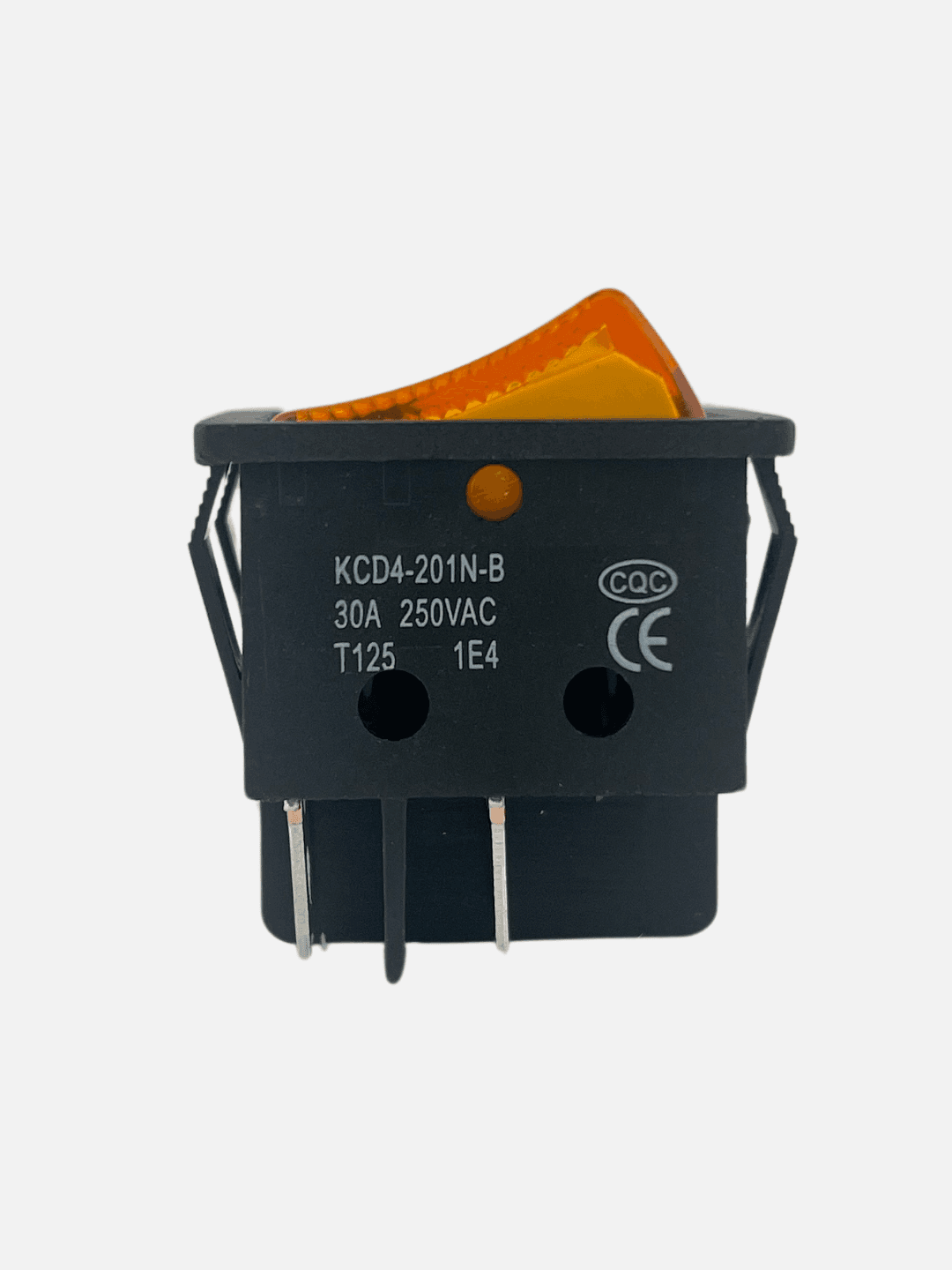

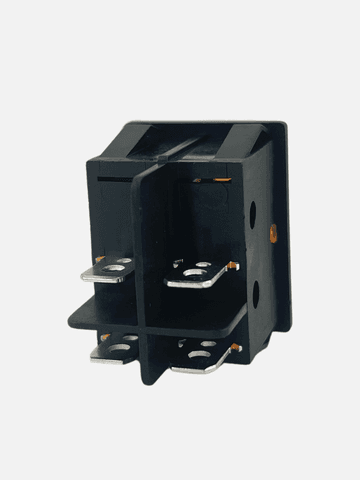

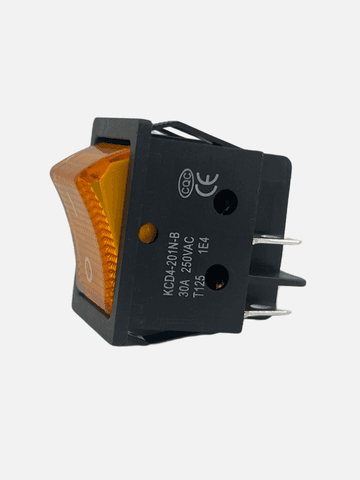

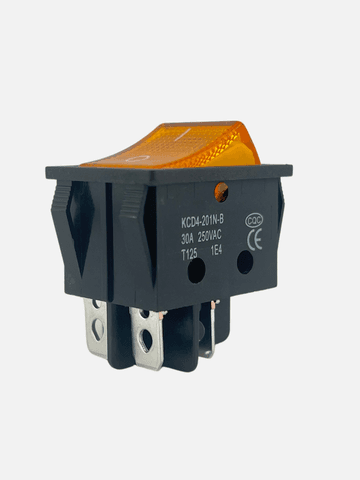

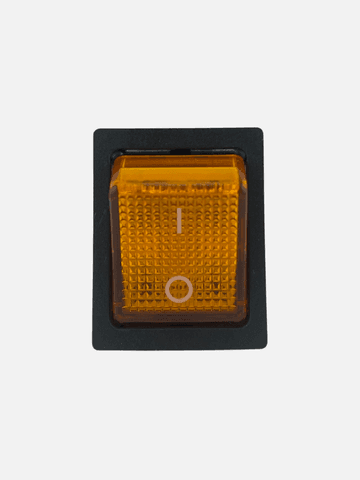

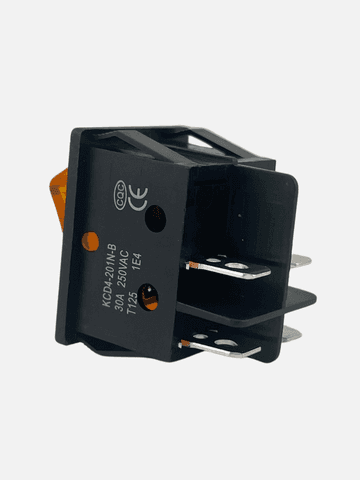

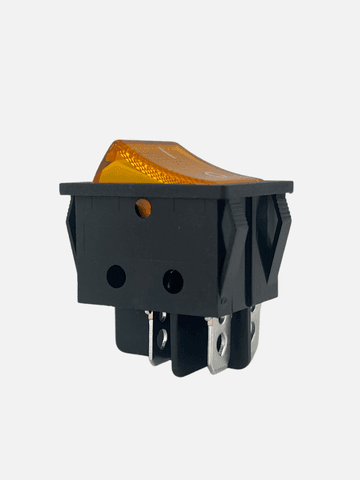

02264SKU: AA-009002264На изображении показан четырёхконтактный клавишный переключатель (rocker switch) KCD4-201N-B с подсветкой. Он предназначен для включения и выключения мощных электрических приборов.
Модель: KCD4-201N-B Максимальная нагрузка: 30A / 250VAC Количество контактов: 4 (вход и выход для фазы и нуля) Подсветка: Встроенный LED-индикатор (жёлтый/оранжевый), загорается в положении ON Термостойкость: T125 (до 125°C) Применение Сетевые фильтры и удлинители (пилоты) с высокой нагрузкой Бытовая техника: электропечи, водонагреватели, масляные радиаторы Промышленное оборудование: станки, лабораторные устройства Схема подключения Нижние контакты (1–2): вход — питание (фаза и ноль) Верхние контакты (3–4): выход — на нагрузку (устройство) ⚠️ Для работы подсветки необходимо подключение и фазы, и нуля.
