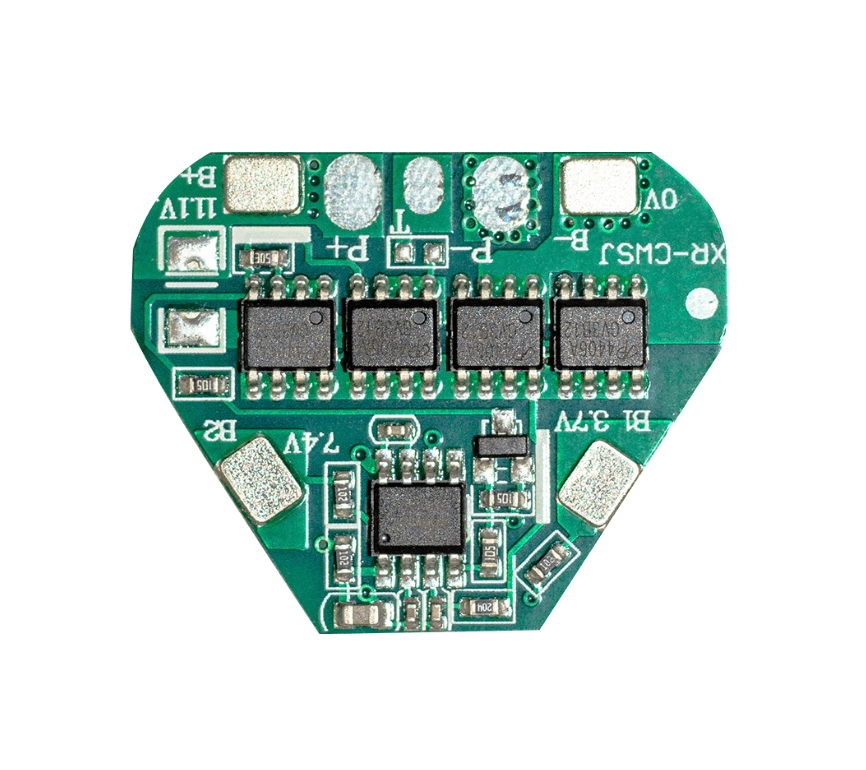

BMS 3S 10A Lityum Pil Koruma ve Dengeleme Kartı (Üçgen)

3S BMS koruma ve yönetim kartı, üç seri bağlı lityum-iyon (Li-ion) pilden oluşan, nominal gerilimi 11.1V olan pil paketlerinin güvenli kullanımı için geliştirilmiştir. Modül, pil bloğunun içine kompakt şekilde yerleştirilebilmesi için pratik bir üçgen form faktöründe üretilmiştir. Entegre kontrol devresi ve güç anahtarları (MOSFET), pili kritik aşırı şarj, aşırı deşarj, kısa devre ve 10A'e kadar maksimum yük akımı aşımına karşı korur. Kart üzerindeki temas pedleri, iletken bağlantılarının kolayca yapılabilmesi için net biçimde işaretlenmiştir.

Özellikler:
Ürün türü: lityum-iyon piller için koruma kartı (BMS — Battery Management System, Pil Yönetim Sistemi)
Teknik özellikler: 3S yapılandırma (nominal gerilim 11.1V, maksimum 12.6V'a kadar), çalışma akımı 10A'e kadar, kompakt üçgen form
Bağlantılar: hücre bağlantı pedleri (B-, B1, B2, B+) ve yük/şarj güç çıkışları (P-, P+)
Kullanım amacı: üç seri bağlı Li-ion hücreden oluşan pil paketi için aşırı şarj, derin deşarj, kısa devre ve akım aşımına karşı kapsamlı koruma
