Arduino, ESP32 va avtomatlashtirish tizimlari uchun optoizolyatsiyali 4 kanalli 12V rele moduli
Artikul:
13347SKU: AA-009013347Mikrokontrollerdan to'rtta quvvatli yukni boshqarish uchun 12V g'altakli va kirishlari optron izolyatsiyasiga ega 4 kanalli rele moduli.
Asosiy xususiyatlar
- Rele ta'minot kuchlanishi12V DC
- Kanallar soni4
- ReleJQC3F-12VDC-C
- Maksimal yuklama10A 250V AC / 30V DC
- Kirishlar izolyatsiyasioptoparalar, JD-VCC jamperi
- Plata o'lchamlaritaxminan 75 × 55 mm

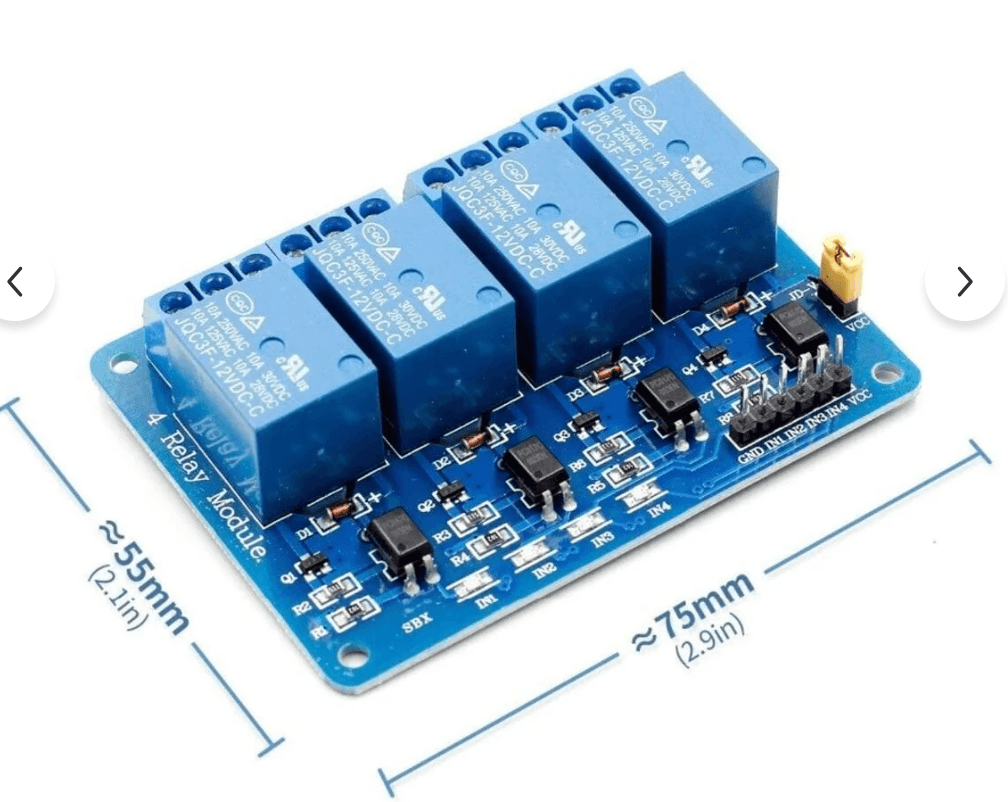

12V 4 kanalli rele moduli to'rtta quvvatli yukni — yoritish, nasoslar, ventilyatorlar va elektr yuritmalarni — Arduino, ESP32 va boshqa mikrokontrollerlardan keladigan signallar orqali mustaqil boshqarish imkonini beradi. Plataga to'rtta JQC3F-12VDC-C rele o'rnatilgan. Har bir kanalda kirishda optopara, himoya diodi, indikator LED va 3 kontaktli vintli klemma (NO, COM, NC) mavjud. Boshqaruv GND, IN1–IN4, VCC ulagich orqali amalga oshiriladi. JD-VCC jamperi rele g'altaklarini alohida 12V manbadan quvvatlash imkonini beradi va quvvat qismini mikrokontrollerdan to'liq izolyatsiya qiladi. Xususiyatlari: Rele ta'minot kuchlanishi: 12V DC Kanallar soni: 4 Rele: JQC3F-12VDC-C Rele markirovkasi bo'yicha yuklama: 10A 250V AC / 125V AC, 10A 30V DC / 28V DC Kirishlar izolyatsiyasi: optoparalar Yuk kontaktlari: har bir kanal uchun NO, COM, NC Boshqaruv ulagichi: GND, IN1, IN2, IN3, IN4, VCC Plata o'lchamlari: taxminan 75 × 55 mm
