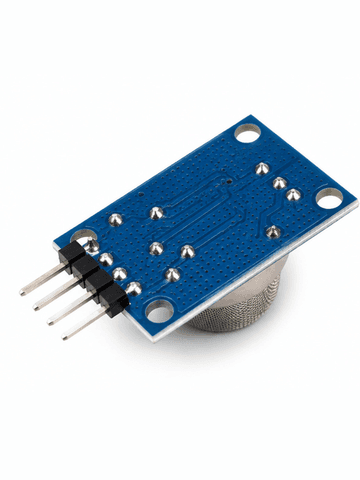

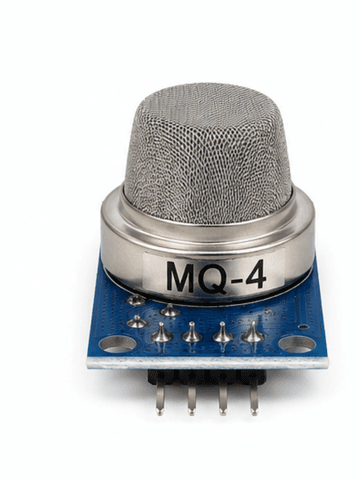

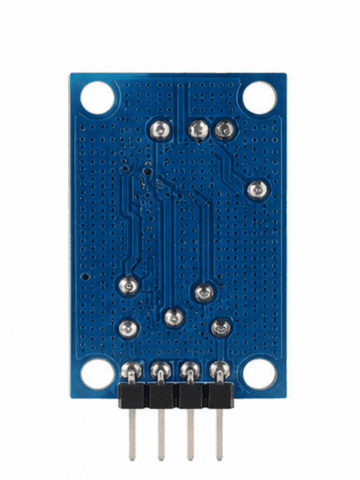

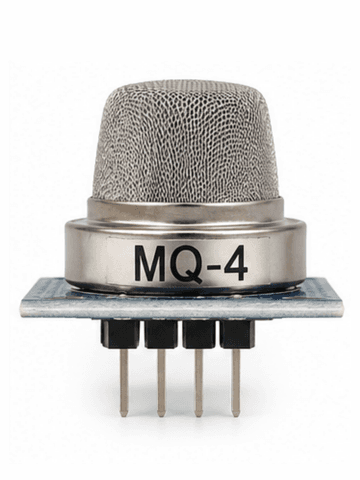

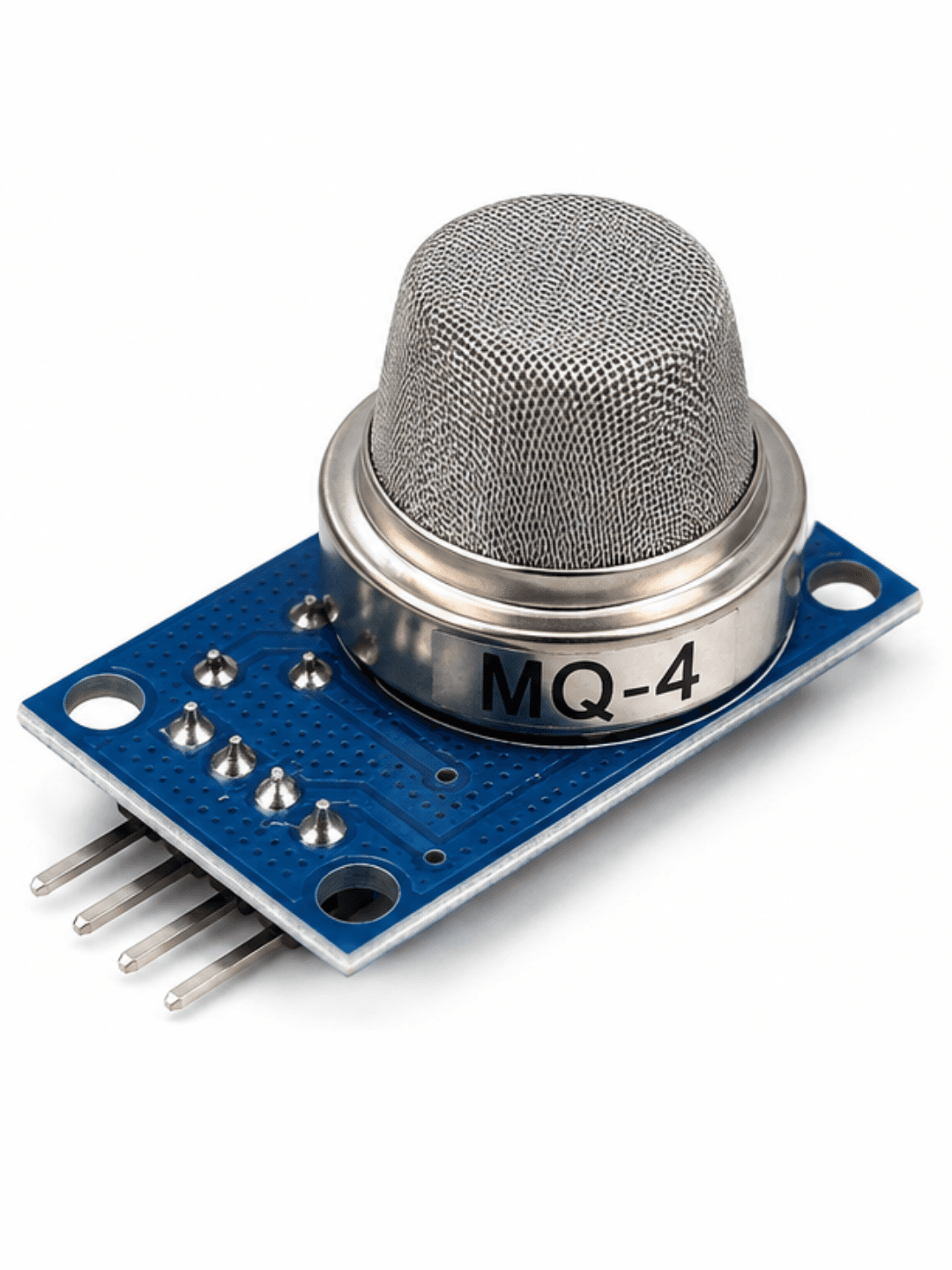

Датчик метана и природного газа MQ-4 (5V, аналоговый + цифровой)
零件号：
13091SKU: AA-009013091Аналогово-цифровой датчик утечки метана и природного газа MQ-4 на базе компаратора LM393. Имеет подстроечный резистор для установки порога тревоги и аналоговый выход для измерения концентрации. Применяется в системах умного дома, газовых сигнализациях и автоматических вентиляциях.
Полное описание Полупроводниковый газовый модуль серии MQ для обнаружения метана (CH4) и горючих газов в окружающем воздухе. Два типа сигнала: Аналоговый выход (AO) выдает напряжение, пропорциональное текущей концентрации газа, а цифровой выход (DO) меняет состояние при превышении заданного порога. Селективность: Высокая чувствительность к метану и природному газу при низкой восприимчивости к спиртовым парам, угарному газу и дыму. Простая интеграция: Вывод DO напрямую подключается к реле или цифровому входу контроллера, а AO — к аналоговому входу (АЦП) для точных измерений. Особенности Тип сенсора — Полупроводниковый газовый (SnO2) Детектируемые газы — Метан (CH4), природный газ, пропан, бутан (LPG) Диапазон измерений — 200 – 10000 ppm Компаратор — LM393 Типы выходов — Аналоговый (AO) + Цифровой (DO, TTL) Рабочее напряжение — 5 В DC Ток потребления — ~150 мА (питание нагревателя) Индикация — Светодиод питания (Power) + светодиод срабатывания (DO) Регулировка — Подстроечный потенциометр чувствительности Разъем — 4-pin (VCC, GND, DO, AO, шаг 2.54 мм)
