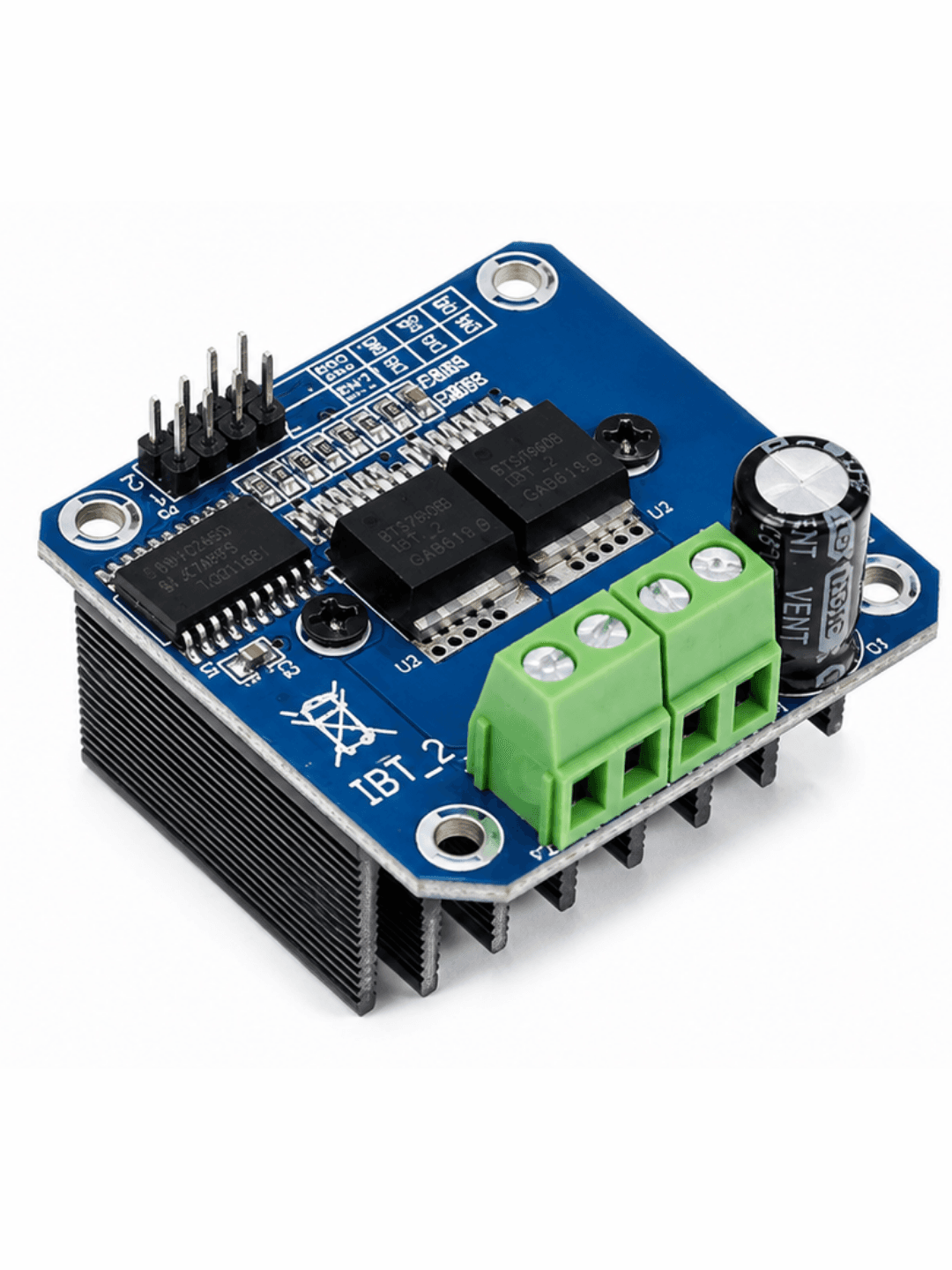

Драйвер (контроллер) коллекторного двигателя постоянного тока BTS7960 (IBT-2), 5.5V-27V, 43A, полумостовой (универсальный)

Высокоэффективный и надежный одноканальный силовой модуль управления коллекторными двигателями постоянного тока общего назначения, спроектированный на базе двух мощных полумостовых интеллектуальных микросхем серии BTS7960. Данная электронная плата разработана для коммутации высоких токов и безопасного сопряжения слаботочных логических портов современных микроконтроллеров с мощными индуктивными исполнительными механизмами. Модуль широко применяется при создании тяжелых колесных платформ, модернизации детских электромобилей, конструировании станков с ЧПУ, актуаторов и систем автоматизации, где стандартные маломощные драйверы (типа L298N) мгновенно выходят из строя от тепловых перегрузок.

ОСОБЕННОСТИ

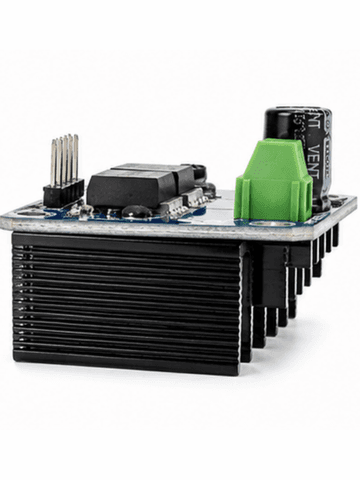

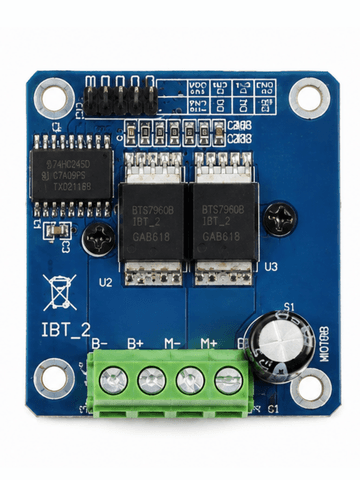

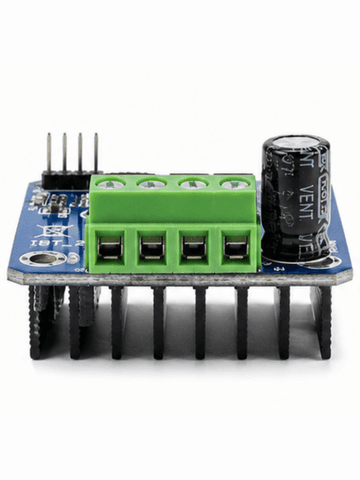

Тип детали — Электронный силовой модуль управления двигателем (интерфейсный)Силовая архитектура — H-мост на базе двух сильноточных полумостовых микросхем BTS7960 (или аналогичных BTS7960B)Рабочее напряжение — От 5.5 В до 27 В постоянного тока (DC 5.5V-27V)Максимальный пиковый ток — До 43 А (с обязательным активным охлаждением при длительных нагрузках)Дополнительная логика — Наличие микросхемы буфера/инвертора 74HC244D для гальванической изоляции управляющих цепейВыходной интерфейс управления — 8-контактный штыревой разъем (VCC, GND, R_IS, L_IS, R_EN, L_EN, RPWM, LPWM)Силовой интерфейс — Мощный 4-контактный винтовой клеммник зеленого цвета (M+, M-, B+, B-)Охлаждение — Интегрированный массивный алюминиевый радиатор гребенчатого типа (габариты 31.9 мм)Размеры платы — Компактные установочные габариты 50 х 50 мм
