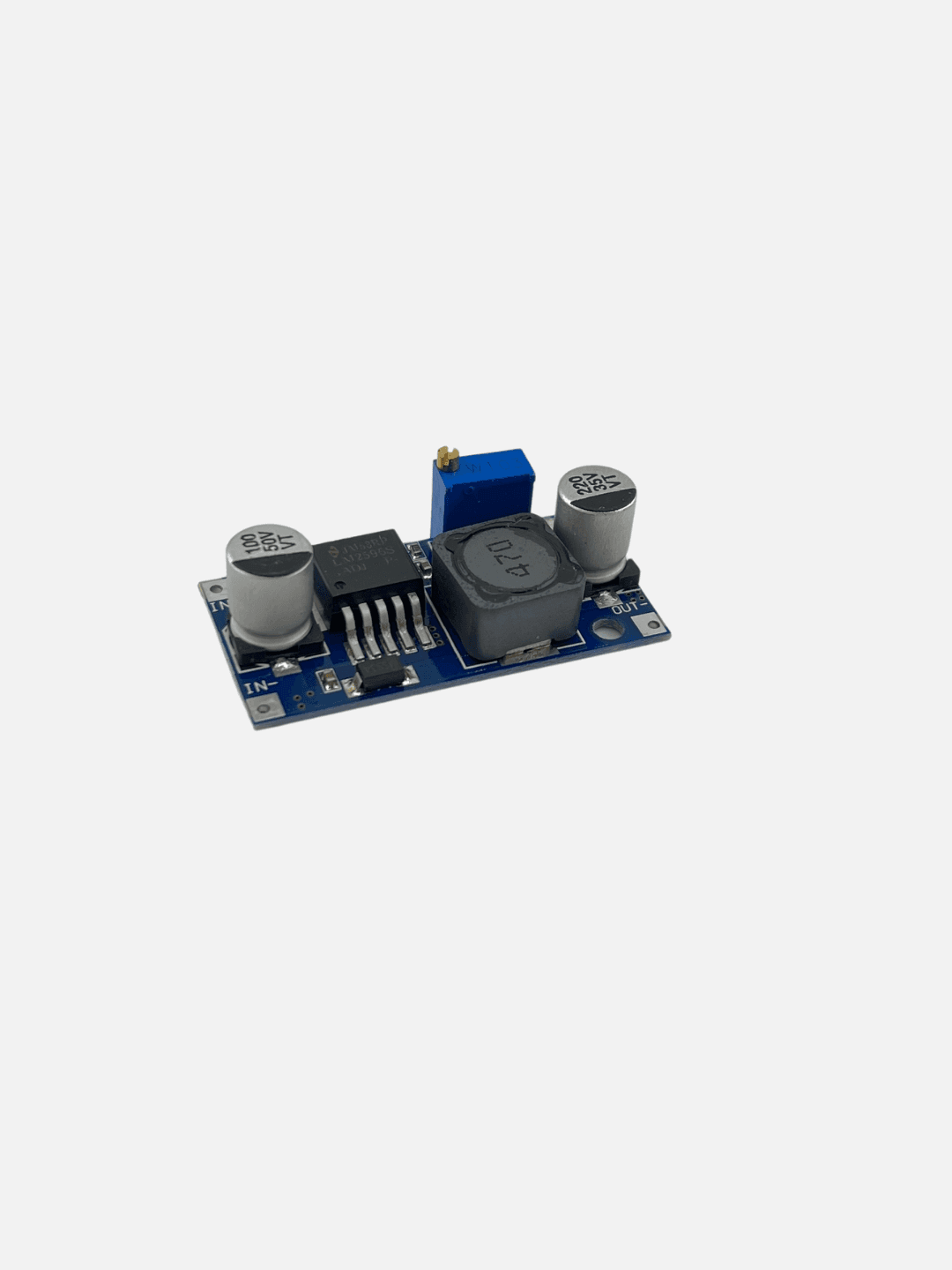

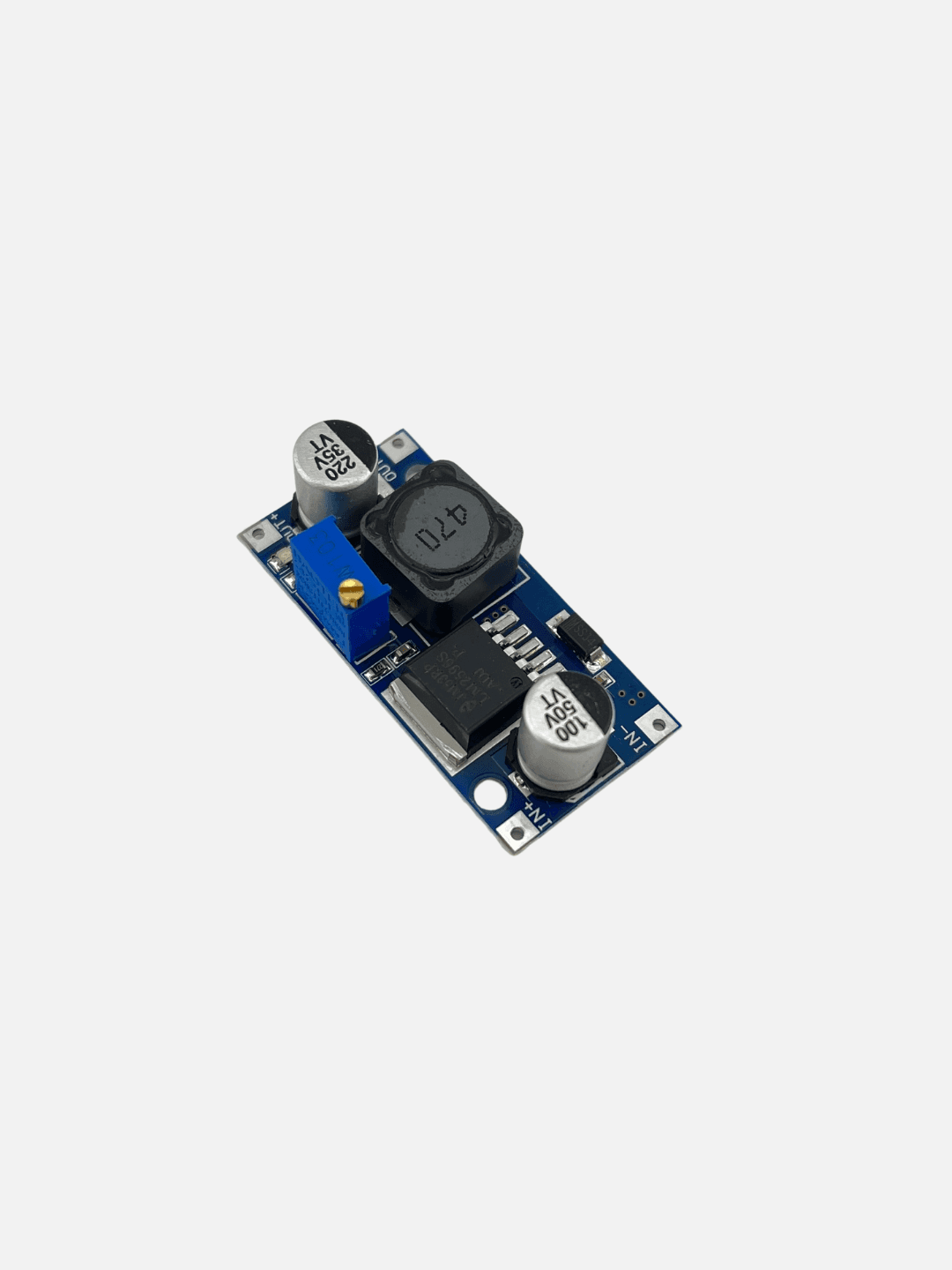

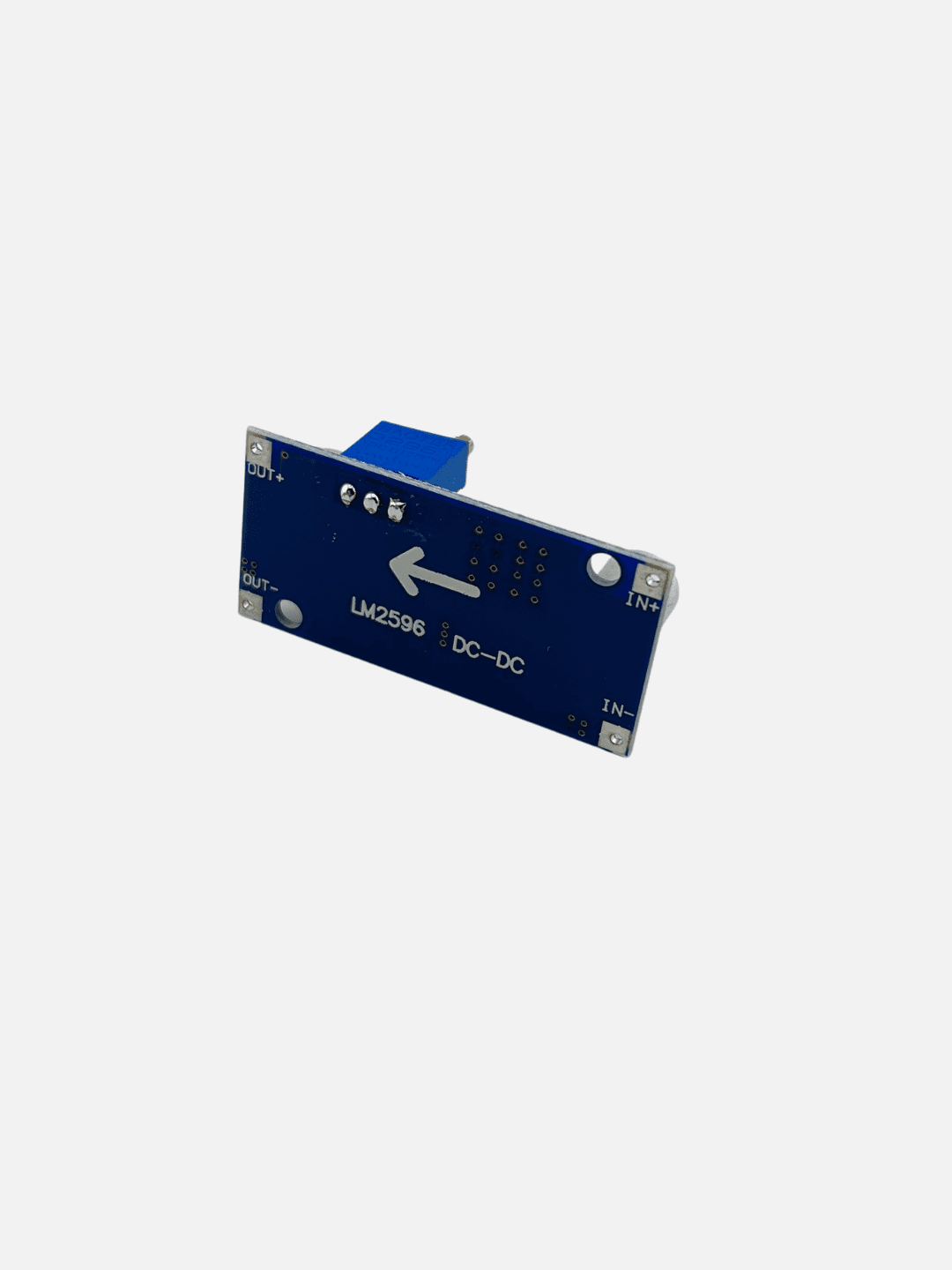

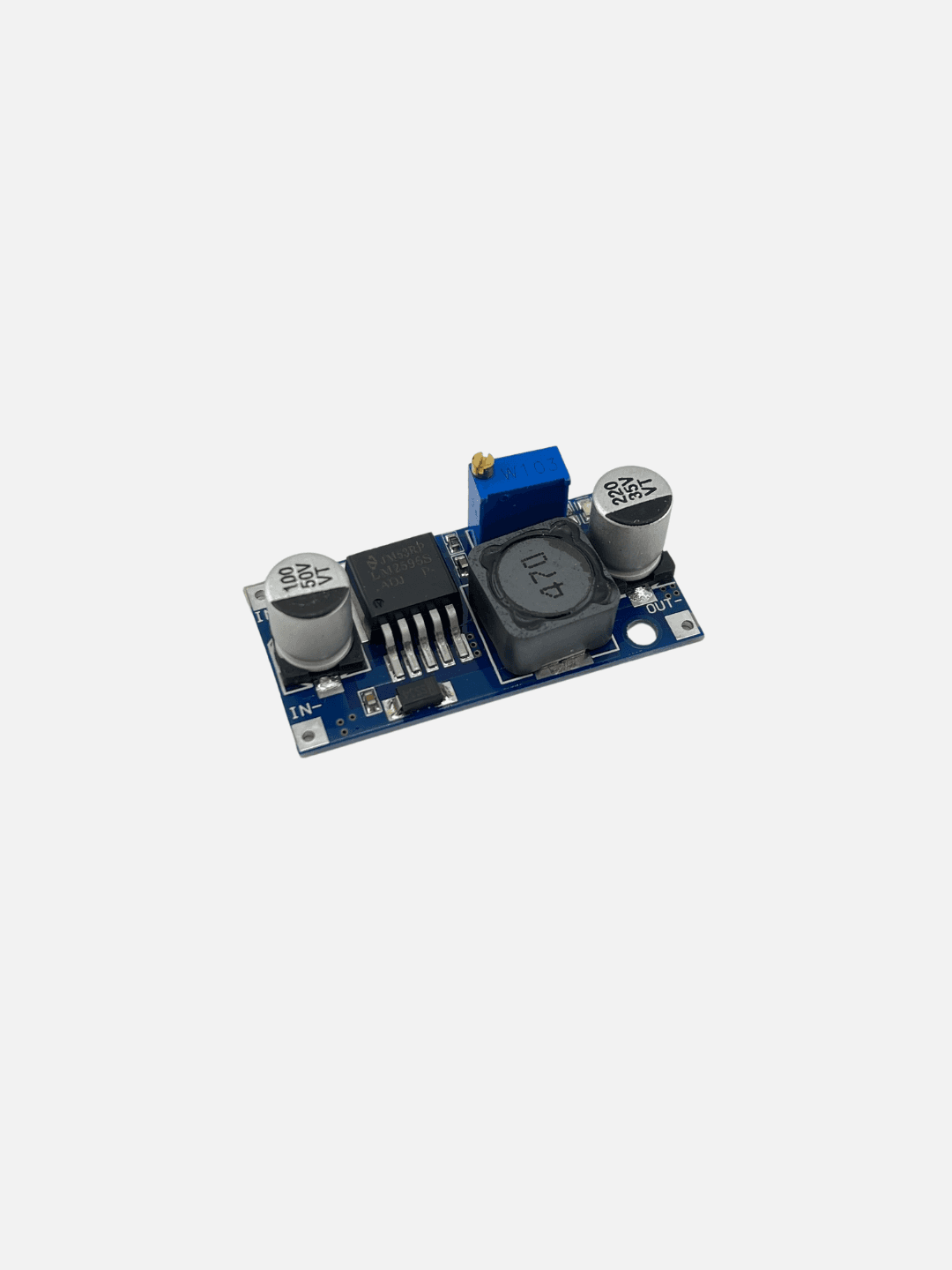

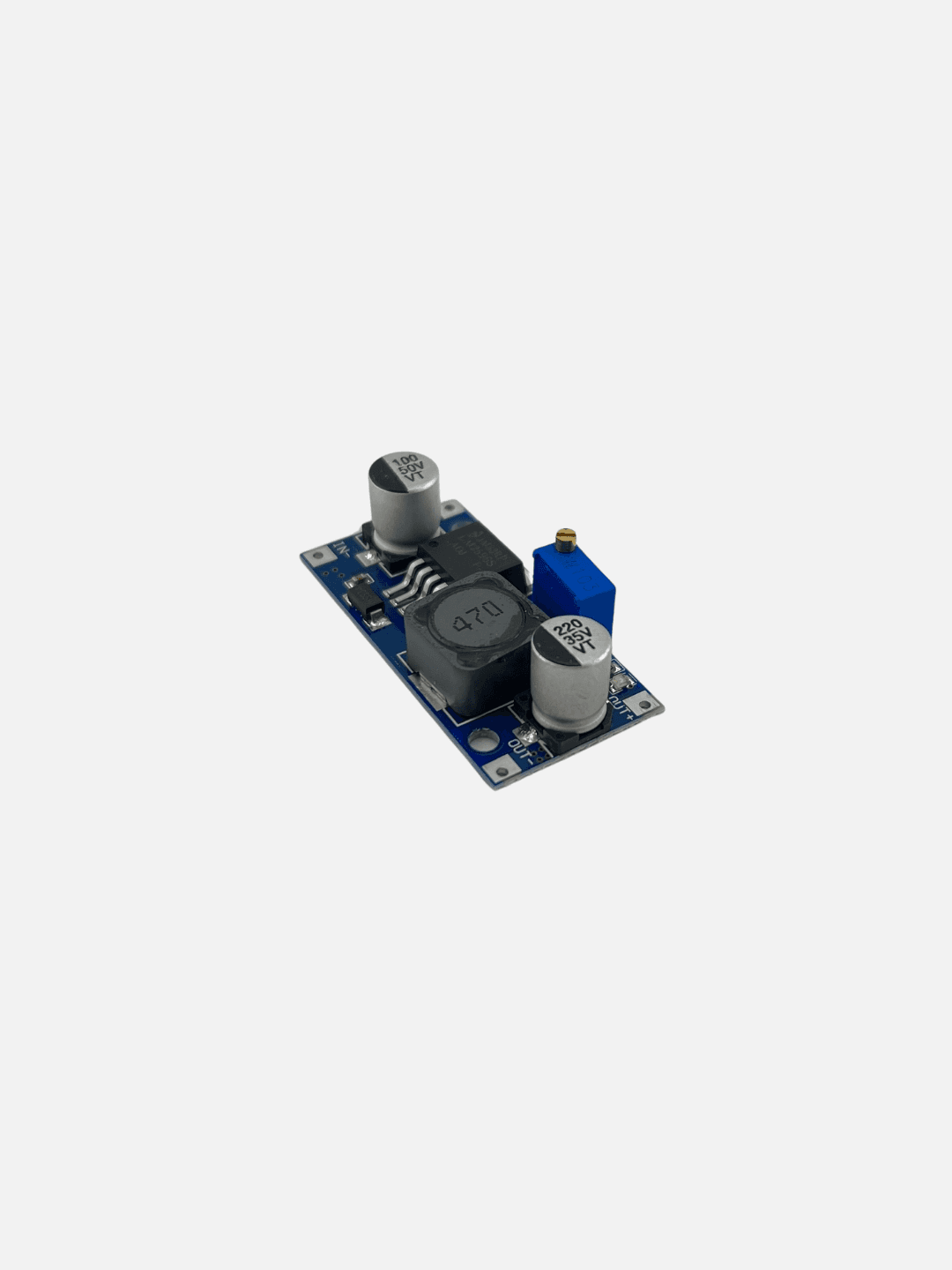

Понижающий преобразователь DC-DC LM2596 3А (регулируемый)

Артикул: 00121SKU: AA-009000121

Компактный и эффективный понижающий преобразователь на базе микросхемы LM2596. Регулируемое выходное напряжение (1.23-30 В), максимальный ток до 3 А. Подходит для питания электронных устройств и проектов.

Ключевые характеристики

  • Входное напряжение4-35 В DC
  • Выходное напряжение1.23-30 В DC (регулируемое)
  • Максимальный выходной ток3 А
  • Эффективностьдо 92%
  • Пульсации напряжения≤30 мВ
  • Частота преобразования150 кГц
  • Точность стабилизацииПо нагрузке - ±0.5% По напряжению - ±2.5%
  • Рабочая температура-40°C до +85°C
ОписаниеХарактеристикиСовместимостьФайлы и инструкции
Преобразователь LM2596 предназначен для понижения постоянного напряжения в диапазоне 4-35 В до регулируемого выходного напряжения 1.23-30 В. Модуль обеспечивает высокий КПД (до 92%), низкий уровень пульсаций (до 30 мВ) и стабильность выходных параметров. Благодаря компактным размерам и простоте настройки (через подстроечный резистор) он широко используется в электронных проектах, лабораторных источниках питания и автономных системах.

Особенности
Регулируемое выходное напряжение (потенциометром).
Высокая эффективность преобразования (до 92%).
Низкий уровень пульсаций выходного напряжения (30 мВ).
Защита от перегрузки и перегрева.
Компактный размер и простой монтаж.
Не требует дополнительных компонентов для работы.

Области применения:
Источники питания для микроконтроллеров (Arduino, ESP).
Питание светодиодных лент и низковольтных устройств.
Зарядные устройства для аккумуляторов.
Лабораторные блоки питания (самодельные).
Автомобильная электроника (12В → 5В/3.3В).
Проекты DIY и радиолюбительские конструкции.

Важные примечания:
Выходное напряжение не может превышать входное.
При токах свыше 2 А рекомендуется использовать heatsink.
Для точной настройки напряжения используйте мультиметр.
Избегайте перегрузок свыше 3 А для предотвращения перегрева.
