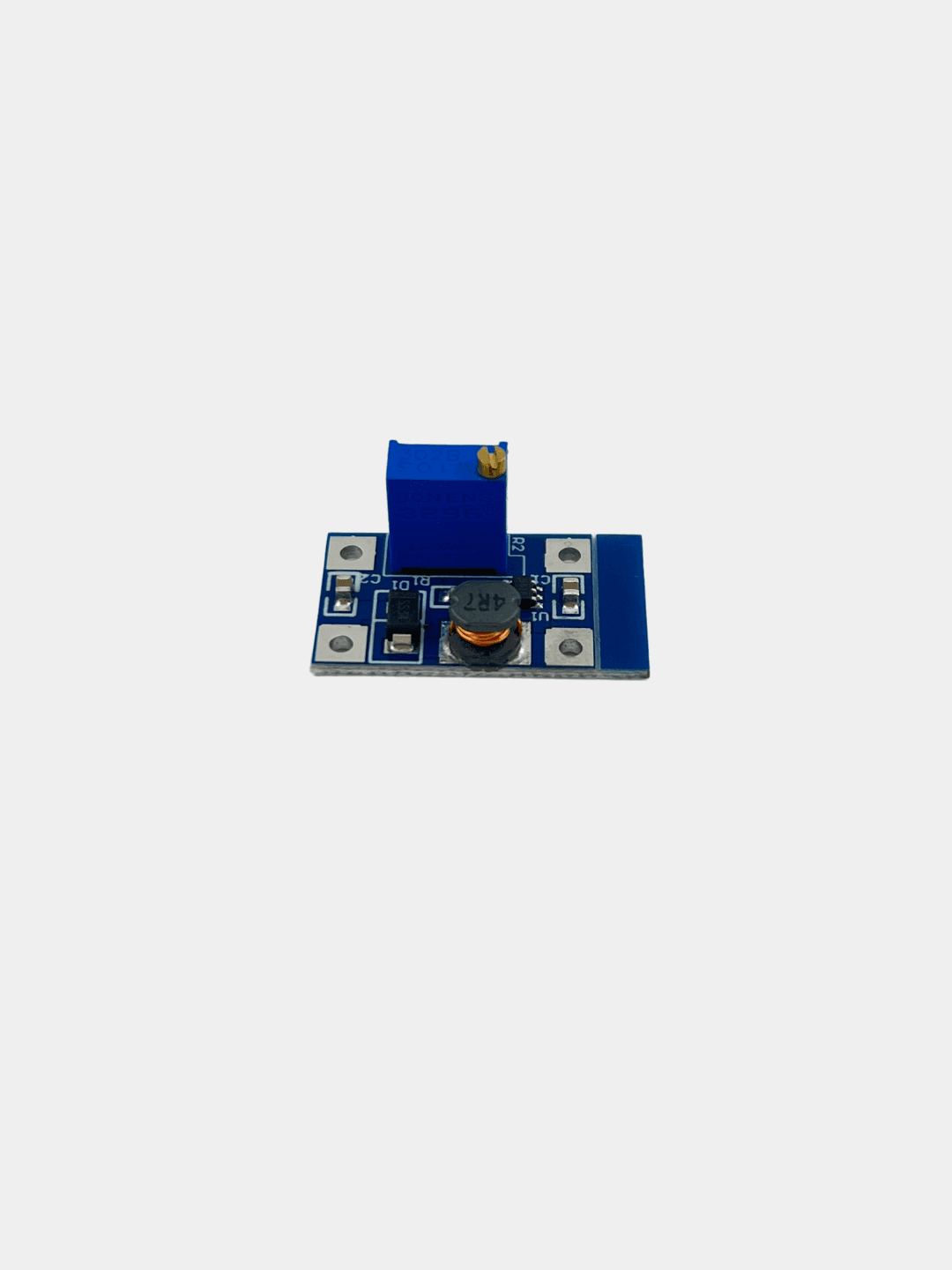

DC-DC повышающий преобразователь напряжения (Step-Up Boost) на базе SX1308

Артикул: 01996SKU: AA-009001996

Данное устройство представляет собой повышающий DC-DC преобразователь, построенный на микросхеме SX1308. Модуль предназначен для преобразования низкого входного постоянного напряжения в более высокое, регулируемое выходное напряжение.

ОписаниеХарактеристикиСовместимостьФайлы и инструкции
Назначение:
Повышение и стабилизация постоянного напряжения (DC).
Входное напряжение:
DC 2–24 В
Выходное напряжение:
Регулируемое 2–28 В
(входное напряжение всегда должно быть ниже выходного)
Максимальный ток:
до 2 А
(рекомендуемый рабочий ток — около 1 А)
КПД:
до 95%
Регулировка:
Точная настройка выходного напряжения осуществляется с помощью многооборотного потенциометра (синего цвета), расположенного на плате.
Защита:
Встроенная защита от короткого замыкания и перегрева.
Область применения
Повышение напряжения от аккумуляторов и батарей
Питание подсветки LCD-дисплеев
Использование в портативных источниках питания
Применение в цифровых устройствах
DIY-проекты и системы на базе Arduino
Универсальный модуль питания для электронных схем
