Плата защиты аккумулятора BMS HX-6S-12A (22.2V / 25.2V)
Артикул:

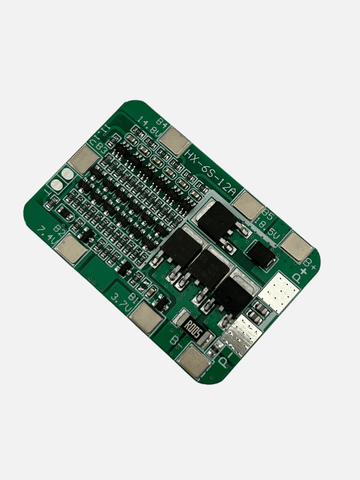

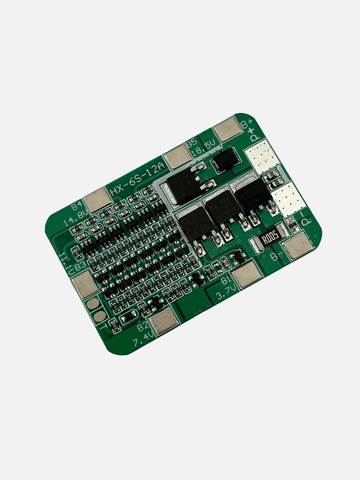

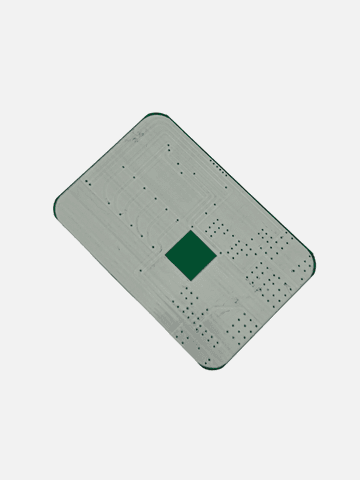

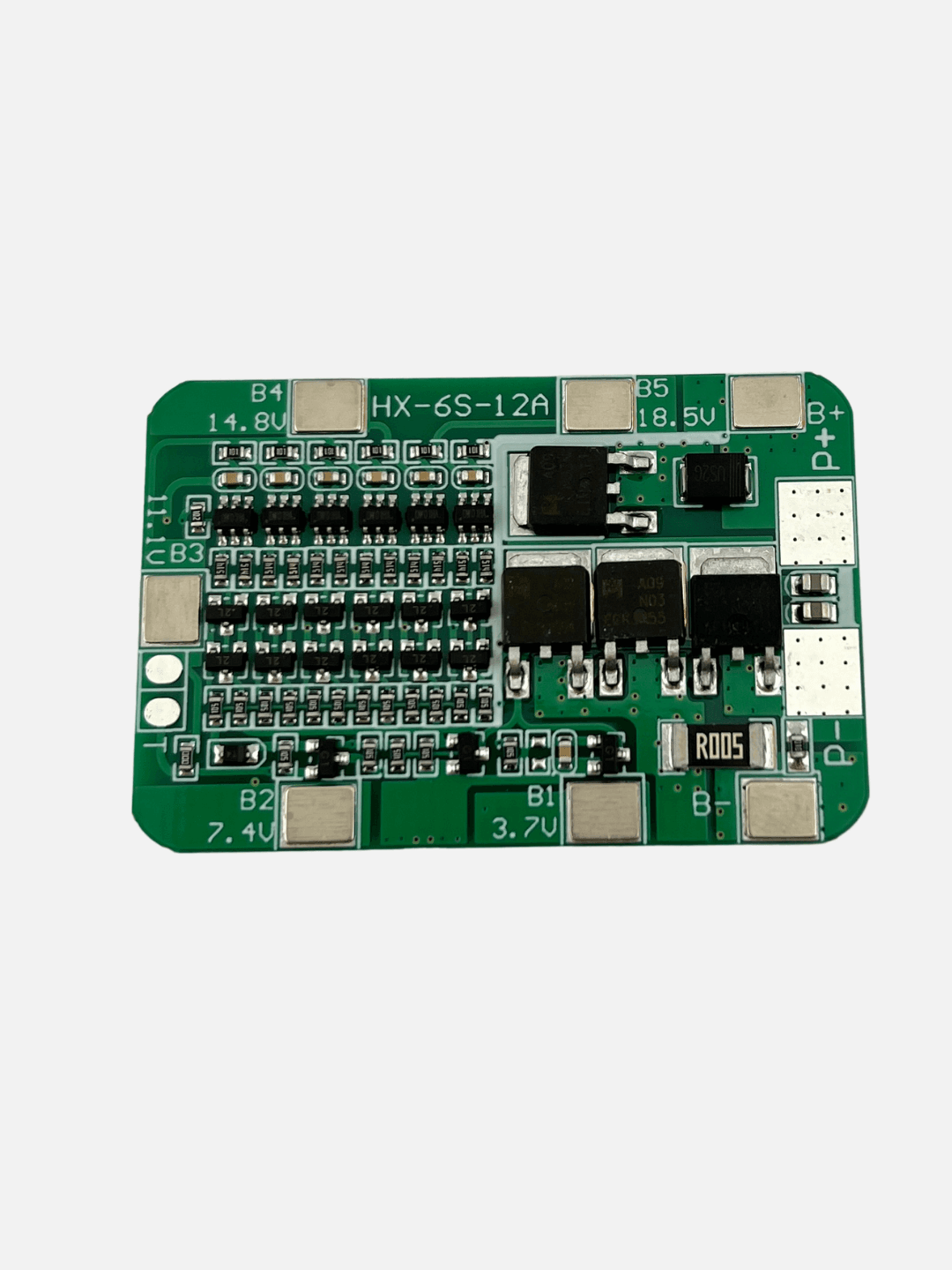

12632SKU: AA-009012632На изображении представлена плата управления аккумулятором (BMS) модели HX-6S-12A, предназначенная для 6 последовательно соединённых Li-ion аккумуляторов. Обеспечивает безопасную работу и защиту батареи.
Модель: HX-6S-12A Тип: BMS (Battery Management System) Конфигурация: 6S (6 аккумуляторов последовательно) Номинальное напряжение: 22.2V Максимальное напряжение: 25.2V Максимальный ток: до 12A Совместимость: Li-ion аккумуляторы Функции защиты Защита от перезаряда Защита от глубокого разряда Защита от короткого замыкания Защита от перегрузки по току Схема подключения B- (0V) → минус первого аккумулятора B1 (3.7V) → между 1 и 2 аккумулятором B2 (7.4V) → между 2 и 3 аккумулятором B3 (11.1V) → между 3 и 4 аккумулятором B4 (14.8V) → между 4 и 5 аккумулятором B5 (18.5V) → между 5 и 6 аккумулятором B+ (22.2–25.2V) → плюс шестого аккумулятора P+ / P- → подключение нагрузки и зарядного устройства Применение Аккумуляторные электроинструменты Садовая техника 24V системы питания DIY проекты и сборка батарей Преимущества Повышает срок службы аккумуляторов Обеспечивает безопасную эксплуатацию Компактная и удобная в установке Простая схема подключения (подписанные контакты)
