Плата защиты BMS 3S для Li-ion аккумуляторов (11.1V / 12.6V)

Артикул: 00377SKU: AA-009000377

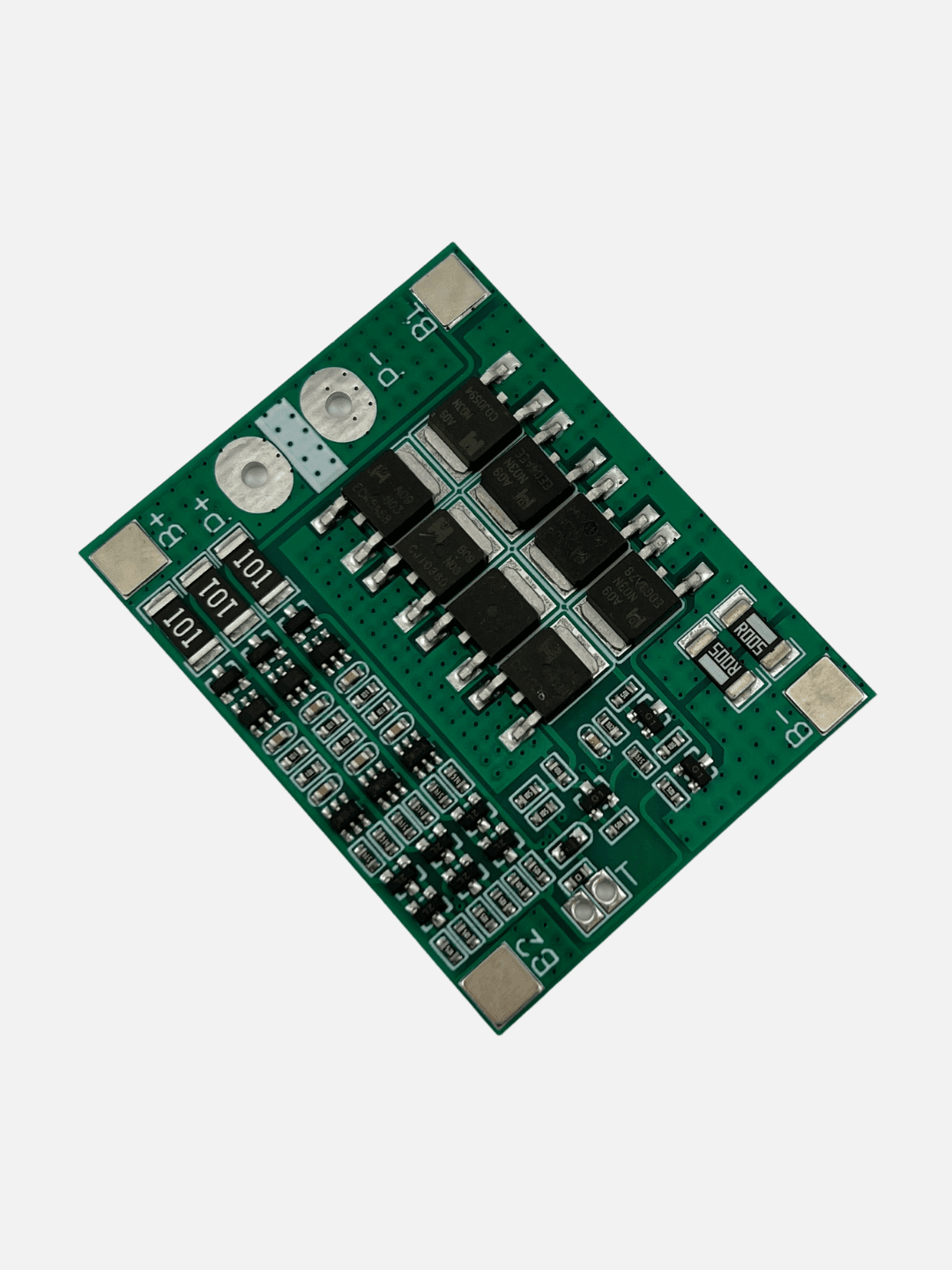

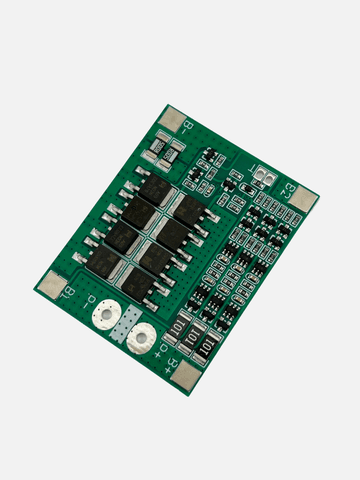

На изображении представлена BMS плата (Battery Management System), предназначенная для работы с тремя последовательно соединёнными литий-ионными аккумуляторами (3S). ⚠️ Важно: обозначение 1.5µF 450V к этой плате не относится — это параметр конденсатора из другого устройства.

ОписаниеХарактеристикиСовместимостьФайлы и инструкции
Основные характеристики
Тип: 3S (для 3 аккумуляторов по 3.7V)
Номинальное напряжение: 11.1V
Максимальное напряжение: 12.6V
Ток нагрузки: обычно 20A – 40A (в зависимости от модели)
Тип аккумуляторов: Li-ion / Li-Po
Функции защиты
Защита от перезаряда (overcharge)
Защита от глубокого разряда (over-discharge)
Защита от короткого замыкания
Защита от перегрузки по току

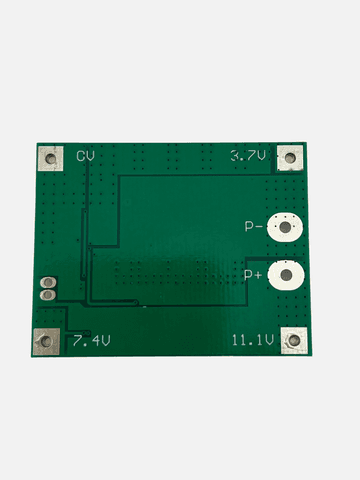

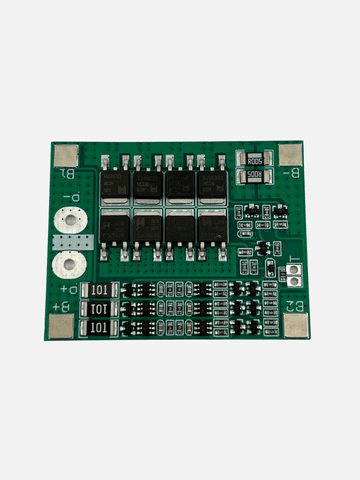

Контакты подключения
B- → минус первого аккумулятора (0V)
B1 → между 1 и 2 аккумулятором (~3.7V)
B2 → между 2 и 3 аккумулятором (~7.4V)
B+ → плюс третьего аккумулятора (11.1V / 12.6V)
P+ / P- → выход на нагрузку (мотор) и зарядное устройство
Применение
Переделка шуруповёртов на Li-ion аккумуляторы
Электроинструменты
DIY аккумуляторные сборки
Портативные устройства
Преимущества
Надёжная защита аккумуляторов
Поддержка высоких токов
Увеличивает срок службы батареи
Универсальность использования
Рекомендация

Используйте зарядное устройство 12.6V, подходящее для 3S Li-ion сборок.
